Controlador Multi-Canal – modelo – CTH-UPES

Aplicação
Monitoração e Controle dos Detectores VECTOR, SGOES, TGAES, IPES E CONECÇÃO COM CLP’S.

Tipo de montagem
Rack

Segmento
Navios de navios-tanques, cargueiros e outras embarcações, Instalações de carregamento de combustível, Refinarias, terminais a granel e formas de tanques, Instalações de processamento e armazenamento de GNL / GLP, Estações de compressão e instalações de dutos, Plantas petroquímicas, de tintas e fertilizantes, Usinas de energia e instalações de turbinas a gás, Instalações de transporte (aeroportos e metrôs), Caldeiras / fornos movidos a óleo e gás, Hangares de aeronaves.

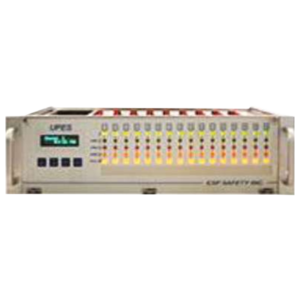

O CTH-UPES é um avançado painel de controle multi-funções de detecção de gás, projetado para atender a maior flexibilidade exigida pelo mercado. O operador pode ver rapidamente todas as informações necessárias sobre seus detectores de gás e chama. O visor mostra os níveis de gás de todos os detectores e permite ajustar e testar o sistema usando os botões no painel frontal.

Características
O CTH-UPES pode operar de forma independente ou fazendo interface com sistemas de controle que usam comunicação RS-485 Modbus-RTU.
É um Sistema de Controle baseado em um rack de 19 polegadas para monitorar até 16 Detectores de Gás E Chama por rack. Os Detectores de Gás são alimentados e monitorados independentemente, com um visor de nível de gás separado para cada um.

O painel frontal do UPES incorpora uma tela de LCD com duas linhas de 16 caracteres, cinco botões de controle para programação, calibração e reset do sistema. Fornece aos usuários uma leitura digital do nível de concentração do gás de cada canal indicado. Cada canal é exibido por 20 segundos antes de passar para o canal seguinte. As condições de falha e de calibração também são exibidas no visor digital.

Principais características
Desenho modular, de expansão ilimitada;
Display individual para cada detector;
Saída de 4-20 mA por canal;
03 Relés programáveis por canal;
Relé de falha;
Calibração de rotina pelo painel frontal.
Saída RS-485 Modbus RTU compatível com CLP´s, SCADA, entre outros sistemas de monitoração.

Especificação
– Voltagem: 110 Vac – 60 Hz 24 Vcc / 18 a 32 Vcc;
– Umidade: % 0 ~ 90% não condensado;
– Temperatura de operação: – 40 °C ~ 70 °C;

Aplicações
– Plataformas de perfuração e produção;
– Navios-tanque, cargueiros e outras embarcações;
– Instalações de carregamento de combustível;
– Refinarias, terminais de granéis e parques de tanques;
– Instalações de processamento e armazenamento de GN / GLP;
– Estações de compressores e gasodutos;
– Plantas petroquímicas, de pintura e fertilizantes;
– Termoelétricas e instalações de turbinas a gás;
– Instalações de transporte (aeroportos e metrôs);
– Caldeiras / fornos a gás e petróleo;
– Monitoramento de regulamentação ambiental; etc.
