Tipo Vortex – modelo: CTH-M23 / CTH-M22

Aplicação
 sistemas de fornecimento de calor, vapor saturado, vapor superaquecido, ar comprimido, nitrogênio, gases liquefeitos, gases de combustão, dióxido de carbono, condensado, etc.

Líquidos
Agua totalmente desmineralizada, solventes, óleos de transferência de calor, água de alimentação da caldeira.

Tipo de montagem
 Direto ao processo em carretel ou inserção

Segmento
Saneamento, indústrias petroquímicas, químicas, geração de energia, etc

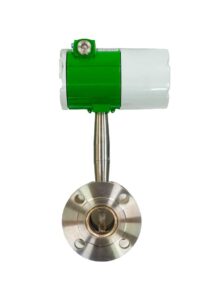

Medidor de Vazão Vortex
VORTEX são medidores de vazão multivariável de precisão, para medição de líquidos, gás e vapor.

Para medição de líquidos, ideal para as estações de tratamento de água, temos três linhas de medidores disponíveis:

Série M22

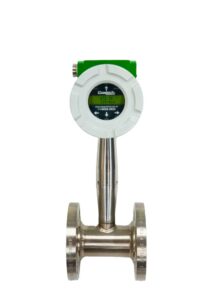

Medidor para montagem em linha é ideal para medição volumétrica ou compensação de vazão de líquido com linha de ½” a 8” (DN25 a DN200), temperaturas de (-200 a 400°C), pressão ANSI CLASS 1500 (PN 250).

Série M23
Medidor para montagem por inserção, estrategicamente instalado dentro da tubulação, ideal para medição volumétrica ou compensação de vazão de líquidos com linha de 2” a 72” (DN25 a DN200), temperaturas de (-200 a 400°C), pressão ANSI CLASS 1500 (PN 250).

Com a inclusão de uma segunda entrada RTD, a energia transportada pelo fluído poderá ser conjuntamente medidas e totalizadas.

Para medição de gás, temos disponíveis três linhas de medidores de vazão, são eles:

As principais aplicações de medição de gás são:
Medição de gases indústrias, gás natural, nitrogênio, etc.

As principais aplicações de medição de gás são:
Medição de vapor, vapor superaquecido, vapor saturado, etc.

Os medidores tipo VORTEX, podem ser aplicados em alta escala em industrias tais como: Alimentícia e Bebidas, Farmacêutica, Automotiva, Química, Geração de Energia, Água (tratamento), Metalúrgicas, Petroquímica, Óleo e Gás, Cimento, Mineração, etc.

Benefícios:
É um medidor confiável, economicamente viável que reduz custo de manutenção, robusto, sem partes móveis, elimina o tempo de inatividade e melhora a medição e segurança do processo.

Os medidores de vazão tipo vortex série VX da Contech utilizam três elementos de sensoreamento – Um sensor de velocidade de vórtice, um sensor de temperatura RTD e um transdutor de pressão de estado sólido, para medir a vazão de gases, líquidos e vapor. Como o medidor série VX pode medir todas as variáveis do processo com um único dispositivo, tem precisão excepcional e reduz custos de instalação. Para aumentar a confiabilidade, os medidores de vazão de inserção Modelo M23 possuem um design sem partes móveis, e uma construção soldada e resistente. Eles são facilmente instalados com conexões de processo flangeadas ou do tipo macho-NPT em qualquer tubulação de duas polegadas ou mais. Retrator ou equipamento de “hot tap” opcionais simplificam operações de manutenção.
